Comment dessiner un tube de crème en 15 étapes avec CorelDraw ?
Cette page n'a pas été véritablement faite pour vous apprendre à utiliser CorelDraw mais plutôt à vous montrer quelles sont les étapes pour réaliser un dessin complexe dans ce logiciel.
Chaque image ci-dessous est une animation en gif animé placée dans un rollover, elle ne démarrera que si vous placez votre curseur dessus, donc si vous voulez voir le déroulement de l'animation, surtout laissez votre curseur sur l'image, les commentaires sont juste en dessous, puis quand vous avez fini de regarder, descendez à l'étape suivante en utilisant la barre d'ascenseur à la droite de la fenêtre.

------------------------------------------------------------------------------------------------------------------
ETAPE 1 / 15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Au démarrage tout objet complexe est dessiné avec des formes (polygones) simples, pour dessiner rapidement un objet, je prends l'outil de bézier, et je trace un polygone.

-------------------------------------------------------------------------------------------------------------------
ETAPE 2/15
(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Pour séparer le corps du bouchon, je dessine un rectangle qui me sert d'outil de découpe, une fois utilisé, je le supprime
-------------------------------------------------------------------------------------------------------------------

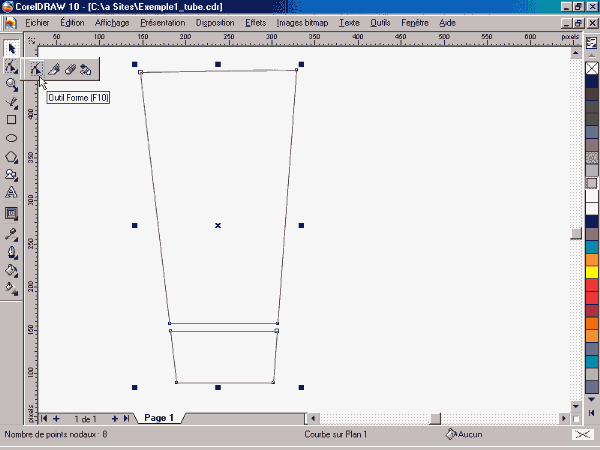

ETAPE 3/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Mon tracé est composé de lignes droites, pour pouvoir les retravailler je les transforme en courbes en sélectionnant tous les points nodaux avec l'outil de forme (ou l'outil de points nodaux), puis en cliquant avec le clic droit de la souris sur un des points nodaux sélectionnés, j'accède au menu contextuel des points nodaux dans lequel il y a la fonction : "En courbe..." je clique dessus. Une fois tous mes tracés en courbe, je peux aisément les modifier.
-------------------------------------------------------------------------------------------------------------------

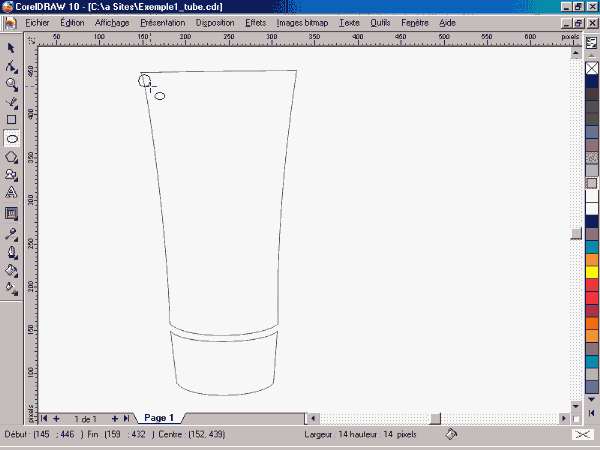

ETAPE 4/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Je dessine un petit rond que je duplique de l'autre coté (plusieurs solutions pour dupliquer, il y a celle de l'animation mais la plus simple est de prendre l'objet original, et pendant le déplacement vers l'emplacement du double cliquer d'un coup bref avec le clic droit de la souris sans lacher le clic gauche, puis déposer le rond.
-------------------------------------------------------------------------------------------------------------------

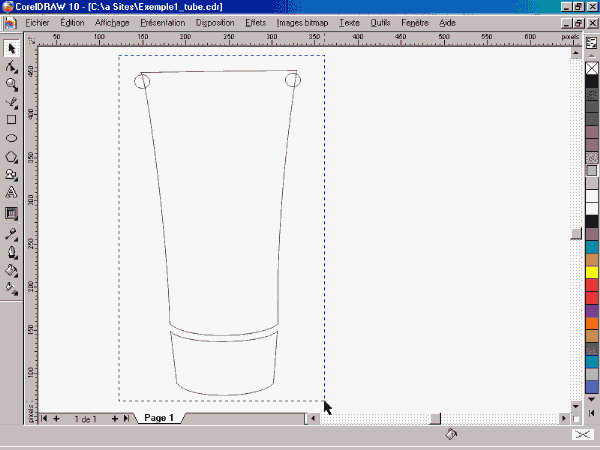

ETAPE 5/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Je sélectionne l'ensemble avec l'outil se sélection puis je remplis de Noir 30% (nuance de gris dans la palette de couleur), j'enlève le filet en cliquant avec le clic droit de la souris sur la croix qui se trouve en haut de la palette.
-------------------------------------------------------------------------------------------------------------------
ETAPE 6/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Je construis une éllipse pour figurer l'ombre de l'intérieur du bouchon, je la place en arrière plan.
-------------------------------------------------------------------------------------------------------------------
ETAPE 7/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Je commence à dessiner la brillance du tube, j'utilise pour cela l'outil de bézier qui me permet de placer mes points nodaux la où je le désire.
-------------------------------------------------------------------------------------------------------------------

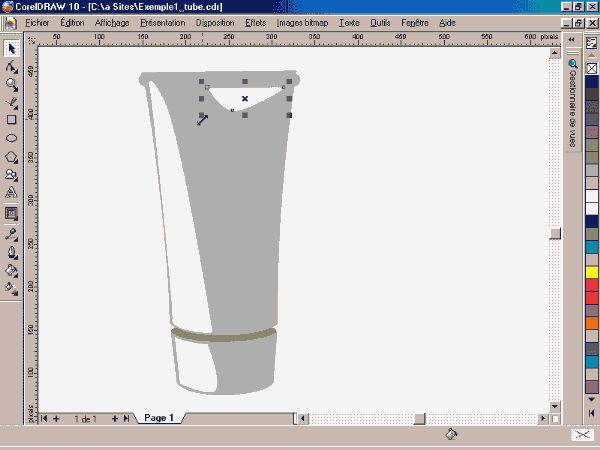

ETAPE 8/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Je met en forme les applats...
-------------------------------------------------------------------------------------------------------------------

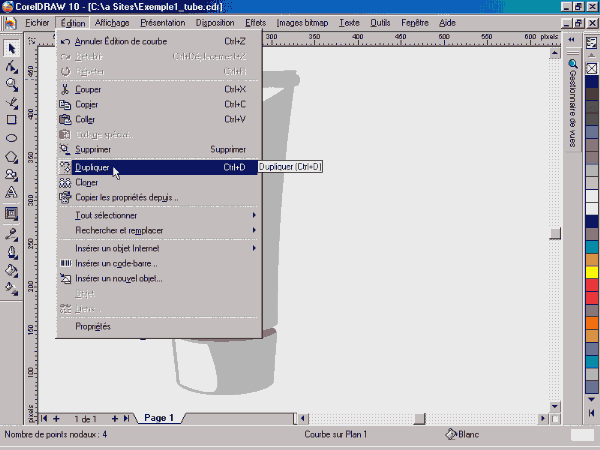

ETAPE 9/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Pour avoir un effet de brillance dégradée, je dois faire des dégradés de forme, pour cela il me faut pour chaque effet un objet de départ et un objet d'arrivée, je dois donc dupliquer les applats.
Les applats de départ sont au dessus, ceux d'arrivée sont juste en dessous.
-------------------------------------------------------------------------------------------------------------------
ETAPE 10/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Il me reste à colorer les applats du dessous dans la même couleur que le tube...
-------------------------------------------------------------------------------------------------------------------

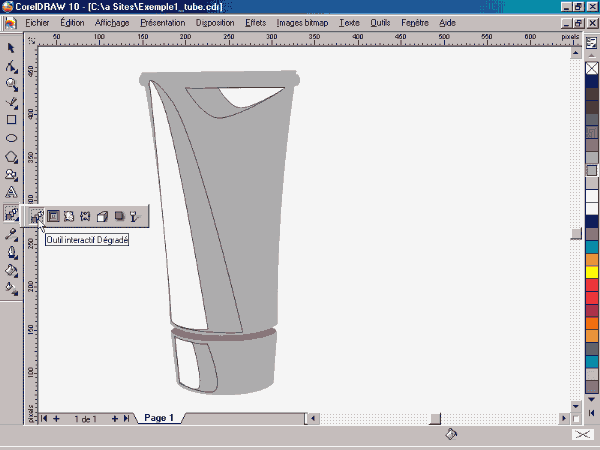

ETAPE 11/15

(laissez votre curseur sur l'image pour voir l'animation, quand vous aurez fini, descendez à l'étape suivante en utilisant l' ascenceur.)

Et d'opérer un dégradé de forme pour chacune des brillances du tube.
-------------------------------------------------------------------------------------------------------------------
ETAPE 12/15 (image seule sans animation)


Il suffit alors de suprimer les filets...d'effectuer quelques décorations suplémentaires...
-------------------------------------------------------------------------------------------------------------------

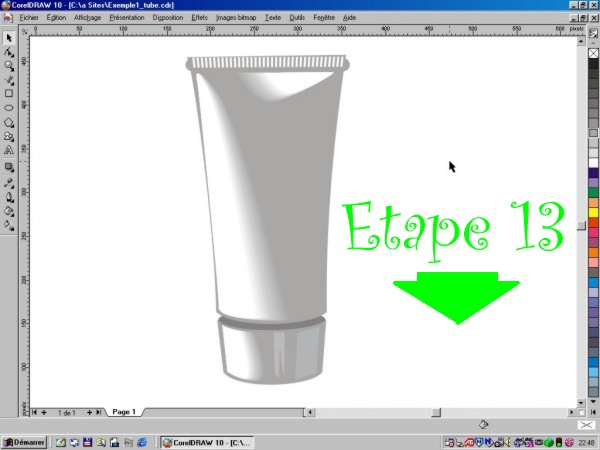

ETAPE 13/15
(image seule sans animation)

De rajouter quelques fioritures, textes...
-------------------------------------------------------------------------------------------------------------------

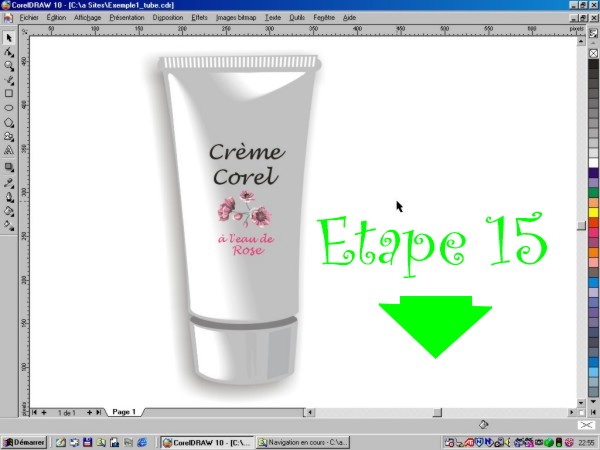

ETAPE 14/15 (Image seule, sans animation)


...de rajouter une ombre portée...
-------------------------------------------------------------------------------------------------------------------

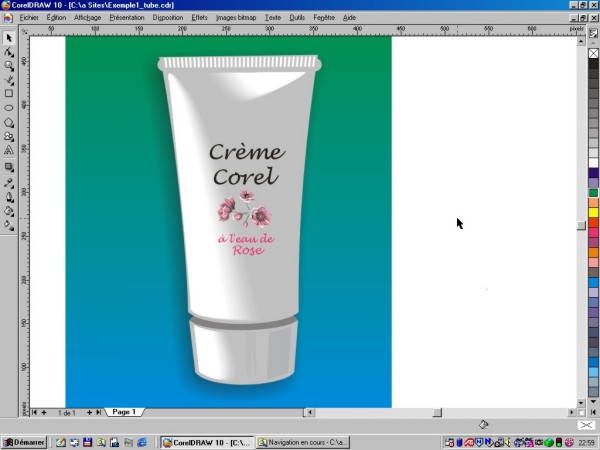

ETAPE 15/15
(Image seule, sans animation)

...de rajouter un fond et voilà!!
